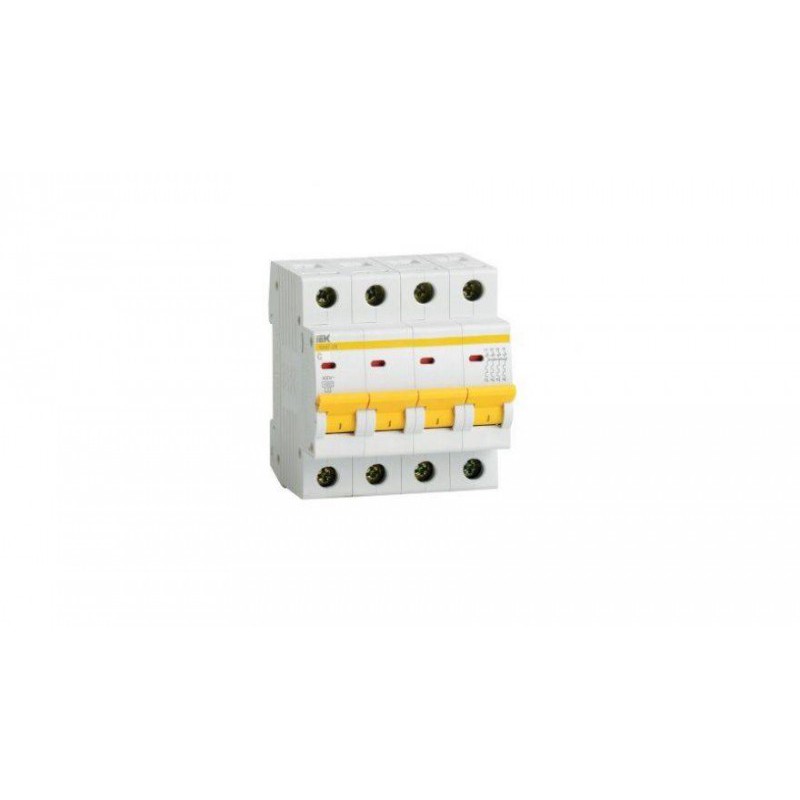

Автоматический выключатель IEK ВА47-29 4Р 32А С

Автоматические выключатели IEK ВА47-29 – электрические коммутационные аппараты, снабженные двумя системами защиты от сверхтока: электротепловой и электромагнитной, с взаимосогласованными характеристиками. Это современное поколение аппаратов, предназначенных для защиты электрических цепей от перегрузок и токов короткого замыкания (сверхтоков), а также для осуществления оперативного управления участками электрических цепей.

Добавить в избранное

Стоимость и возможность доставки в день подачи заявки уточняйте у Вашего менеджера;

Более подробную информацию о товаре, наличие на складах и условиях приобретения Вы можете получить у наших менеджеров по телефону +7 (996)277-87-79 (многоканальный)

Теги: С , Автоматический , выключатель , IEK , ВА47-29 , 32А , 4Р

Автоматические выключатели ВА 47-29 предназначены для защиты от перегрузки и токов короткого замыканияэлектрических цепей с единичными и групповыми потребителями электрической энергии. Выключатели имеют три типа характеристики срабатывания от тока короткого замыкания и различные области применения:

бытовые цепи, выполненные алюминиевыми проводами – выключатели с характеристикой В;
бытовые цепи, выполненные медными проводами - выключатели с характеристикой В или C;
нагрузки производственного характера с электродвигателями и пуско-регулирующими аппаратами люминисцентных ламп – выключатели с характеристикой С или D.

Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Все изделия соответствуют ГОСТ Р 50345-99 и изготавливаются по ТУ 2000 АГИЕ.641.235.003.

При перегрузках в защищаемой цепи протекающий ток нагревает биметаллическую пластину. При нагреве пластина изгибается и воздействует на рычаг свободного расцепления. При коротком замыкании в защищаемой цепи ток, протекающий через катушку электромагнита автоматического выключателя, многократно возрастает, соответственно, возрастает магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления. В обоих случаях подвижный контакт отходит от неподвижного, автомат выключается, происходит разрыв цепи, тем самым электрическая цепь защищается от перегрузок и токов короткого замыкания.

Технические характеристики:

Соответствуют стандартам	ГОСТ Р 50345-2010, ТУ 2000 АГИЕ.641.235.003
Номинальное напряжение частотой 50 Гц, В	400
Номинальный ток I_n, А	32
Номинальная отключающая способность, А	4 500
Напряжение постоянного тока, В/полюс	48
Характеристики срабатывания электромагнитного расцепителя	С
Число полюсов	4
Условия эксплуатации	УХЛ4
Степень защиты выключателя	IP 20
Электрическая износостойкость, циклов В-О, не менее	6 000
Механическая износостойкость, циклов В-О, не менее	20 000
Максимальное сечение присоединяемых проводов, мм²	25
Наличие драгоценных металлов (серебро), г/полюс	0,3-0,5
Масса 1 полюса, кг	0,1
Диапазон рабочих температур, °С	-40 - +50
Индикатор положения контактов (на лицевой панели)	есть
Возможность присоединения к контактным зажимам соединительных шин	PIN (штырь), FORK (вилка)

Преимущества автоматических выключателей IEK ВА47-29:

Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:

- контакт состояния КС47;
- контакт состояния КСВ47;
- расцепитель минимального напряжения РММ47;
- расцепитель независимый РН47.

Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Наличие индикатора положения контактов.
Широкий диапазон рабочих температур от –40 до +50 °С.
Новый эргономичный дизайн рукоятки включения/выключения.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Бренд:	IEK	Вес брутто:	0,1 кг
Тип:	Автоматический выключатель	Номинальное напряжение:	400 В
Номинальный ток:	32 А	Частота:	50 Гц
Характеристика срабатывания автомата:	C	Температура эксплуатации:	от -40 до +50 C
Электрическая износостойкость:	6000 циклов	Механическая износостойкость:	20000 циклов
Способ монтажа:	DIN-рейка	Степень защиты:	IP 20
Защитные шторки:	Да	Индикация:	Да
Материал основания:	Пластик	Количество модулей:	4
Охлаждение:	Естесственное	Цвет:	Белый
Количество в упаковке (штук):	1 шт
