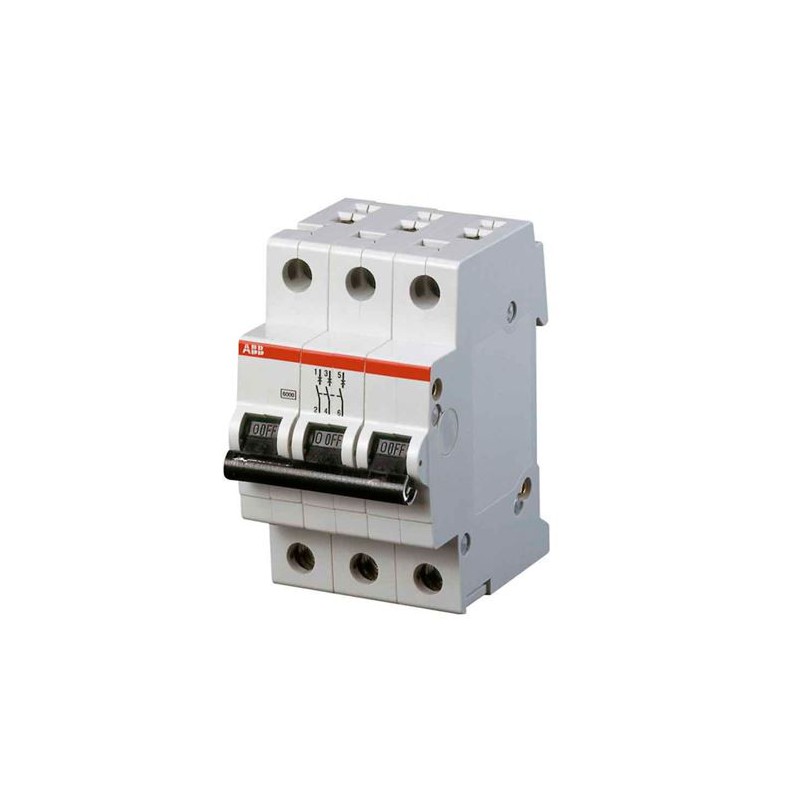

Автоматический выключатель ABB S203 2CDS253001R0164 C16

Модульные автоматические выключатели предназначены для защиты от перегрузки и коротких замыканий и являются абсолютно необходимыми устройствами для безопасной и надежной работы электроустановок. Основные требования к таким устройствам устанавливают национальные и международные стандарты, однако правильная реализация различных характеристик выключателей, обеспечивающая фактическую безопасность, зависит от опыта изготовителя. Поэтому надежность и разнообразие выключателей производства компании АББ являются результатом совершенства согласования различных параметров, определяющих технические и эксплуатационные характеристики.

Добавить в избранное

Стоимость и возможность доставки в день подачи заявки уточняйте у Вашего менеджера;

Более подробную информацию о товаре, наличие на складах и условиях приобретения Вы можете получить у наших менеджеров по телефону +7 (996)277-87-79 (многоканальный)

Форма, конструкция и габаритные размеры устройств новой серии позволяют устанавливать их во все уже существующие электроустановки. Еще одним преимуществом является возможность объединения модулей в группы без необходимости соединения их проводами, что позволяет значительно экономить время монтажа.

Применение инновационного решения - цилиндрической двунаправленной клеммы, позволяет одновременно присоединять провода спереди и сзади. Устройства позволяют осуществлять подключение шин и питающего напряжения как к верхним, так и к нижним зажимам.

Компания ABB является одним из ведущих мировых поставщиков силового оборудования и технологий для электроэнергетики, инфраструктуры и производства. Группа компаний АББ ведёт бизнес в 100 странах, а её штат насчитывает 145 000 человек. Компания в ее нынешнем виде была создана в 1988 году, но её история насчитывает более 120 лет. Успех АBB обусловлен тем, что компания делает акцент на исследованиях и разработках. Сейчас производитель поддерживает семь корпоративных исследовательских центров по всему миру и продолжает инвестировать в них средства, реализуя новейшие разработки и решения.

Особенности автоматического выключателя ABB S203 C16

ограничение удельной пропускаемой энергии i2(t)dt в цепи после выключателя, таким образом, в случае короткого замыкания устраняя возможность повреждения аппаратуры и кабелей
ограничение пикового тока Ip
значение номинального тока In
отключающая способность, согласно нормативам стандартов, установленных для соответствующих областей применения
широкий диапазон вспомогательных компонентов (вспомогательные контакты, сигнальные контакты, расцепители минимального напряжения, дистанционные расцепители,механические блокировки и т.д.)
срок службы гарантирован большим числом механических и электрических срабатываний
соответствующая стойкость к ударам и вибрации
надлежащая защита (тропическое исполнение) на случай жестких окружающих условий, в которых может использоваться оборудование

Вспомогательные элементы автоматического выключателя ABB S203 C16

Вспомогательный контакт
Сигнальный контакт/вспомогательный контакт
Дистанционный расцепитель
Расцепитель минимального напряжения

Характеристики автоматического выключателя ABB S203 C16

Наименование	Автоматический выключатель ABB S203 C16
Соответствие стандартам	IEC / EN 60898, IEC / EN 60947-2, VDE 0641 раздел 11, UL 1077 a, CSA 22.2 No. 235 a
Характеристика срабатывания	C
Номинальный ток	16 A
Количество полюсов	3P
Номинальное напряжение	230/400-240/415 В
Номинальное напряжение изоляции	250 В
Минимальное рабочее напряжение	12 В
Максимальное рабочее напряжение	254/440 В
Номинальная частота	50…60 Гц
Номинальная отключающая способность	6 kA
Класс ограничения	I I I
Степень загрязнения	2
Характеристики термомагнитного расцепителя	C: 5 ln lm 10 ln
Рычаг управления	Черный, пломбируется в положении ВКЛ - ОТКЛ
Механическая износостойкость	20000 циклов
Электрическая износостойкость	10000 циклов
Устойчивость к ударному воздействию	Минимум 30g – 3 удара длительностью 11 мс
Устойчивость к вибрации согласно IEC/EN 60068-2-6	5g – 20 циклов с частотой 5…150…5 Гц при нагрузке 0.8 ln
Температура хранения	-40…+70 C
Тип зажима	Цилиндрическая двунаправленная клемма с защитой от неправильного монтажа, стойкая к ударному воздействию
Сечение кабеля для верхних/нижних зажимов	25/25 мм
Сечение шин для верхних/нижних зажимов	10/10 мм
Момент затяжки зажимов	2.8 Нм
Инструмент	Nr. 2 Pozidriv
Монтаж	На DIN-рейку EN 60715 (35 мм) посредством системы быстрого крепления
Монтажное положение	Произвольное
Подключение	Сверху и снизу
Размер	85 х 68 х 52.5 мм
Масса	375 г

Бренд:	ABB	Вес брутто:	0,1 кг
Тип:	Автоматический выключатель	Коллекция:	S200
Размер:	85х68х52.5 мм	Ширина:	52.5 мм
Глубина:	68 мм	Высота:	85 мм
Номинальное напряжение:	230/400-240/415	Номинальный ток:	16 А
Частота:	50-60 Гц	Характеристика срабатывания автомата:	C
Температура эксплуатации:	от -40 до +70 C	Электрическая износостойкость:	10000 циклов
Механическая износостойкость:	20000 циклов	Способ монтажа:	DIN-рейка
Степень защиты:	IP 20	Тип управления:	Клавишное
Количество клавиш:	1 шт	Материал основания:	Пластик
Цвет клавиш:	Черный	Масса:	0.375 кг
Количество в упаковке (штук):	1 шт
